FITT RAIN G80

Il sistema grondaia FITT RAIN G80 è un sistema completo, adattabile a tutte le dimensioni di un capanno da giardino e facile da assemblare. È disponibile sia nella versione ad incollo sia nella versione a guarnizione. La guarnizione, realizzata in EPDM, garantisce una tenuta ed una durata superiore, allungando gli intervalli di tempo tra una sostituzione e l’altra.

FITT Rain System G80 Colors

I colori non coincidono esattamente alla scala RAL ma si è cercato il tono di colore più prossimo

Catalogo

I PLUS DEL SISTEMA FITT RAIN G80

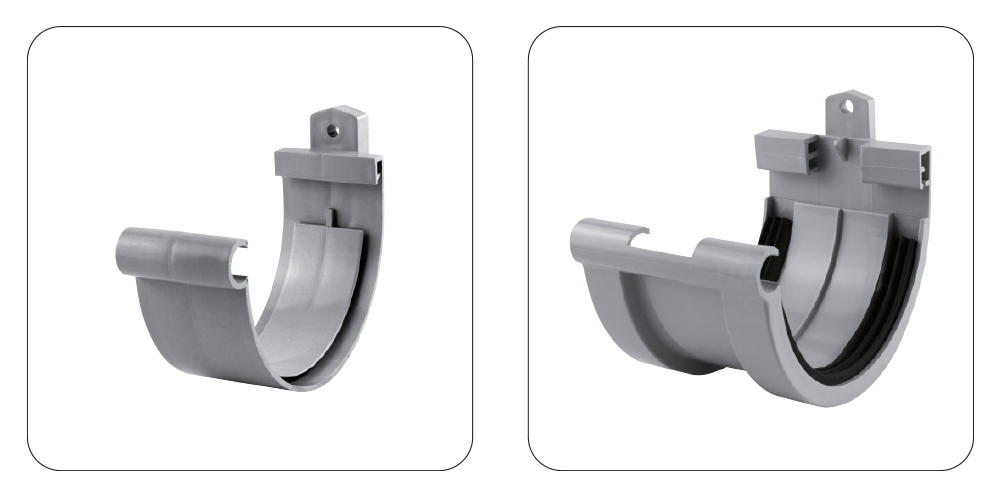

SISTEMA DI FISSAGGIO

Il sistema grondaia FITT RAIN G80 è un sistema completo e facile da assemblare. L’assemblaggio dei componenti della gamma è disponibile nella versione ad incollo e a guarnizione, garantendo un montaggio veloce, sicuro e semplice.

Le guarnizioni in gomma EPDM comprimibili assicurano maggiore tenuta e durata. Questo sistema di fissaggio si traduce in giunzioni flessibili, ermetiche e a tenuta stagna.

TESTATA UNIVERSALE

Il sistema FITT Rain offre una innovativa testata universale, utilizzabile sia per il lato sinistro che destro della grondaia e adatto anche per il collettore (sistema a incollo).

Attaccare i supporti, mantenendo uno spazio di 3 mm dalla linea di fine falda.

È necessario collegare il supporto più alto e più basso con una stringa, in modo tale da posizionare correttamente i restanti supporti, che dovranno essere fissati al massimo ogni 40 cm.

Tagliare la grondaia con un seghetto alla lunghezza desiderata.

Sistemare e agganciare la grondaia sui supporti.

Alcuni componenti, come il collettore centrale e le giunzioni, hanno un elemento di montaggio incluso. In presenza di questi componenti, è necessario fissare i supporti ad una distanza non superiore a 15 cm.

Se il pluviale deve essere posizionato alla fine di un edificio, si può utilizzare un collettore con una testata (a seconda del sistema grondaia utilizzato). Fissare il collettore e le giunzioni mantenendo uno spazio di 3 mm dalla linea di fine falda.

Collegare le varie sezioni della grondaia utilizzando le giunzioni. La lunghezza delle singole sezioni di grondaia deve essere misurata in modo tale da farle coincidere con la linea tratteggiata indicata in ciascuna giunzione con “limit position” (posizione limite).

Alla fine di ciascuna grondaia installare le testate utilizzando la colla specifica per PVC. Per i componenti a guarnizione, non è necessario l’utilizzo della colla.

In presenza di cornicioni, utilizzare curve da 45˚ o 67 ˚ per collegare il collettore al pluviale.

Installare gli angoli della grondaia. La distanza fra i supporti e il bordo degli angoli non deve superare i 15 cm.

Attaccare i collari al muro, circa uno ogni 2 metri. Se necessario, utilizzare viti di lunghezza 7, 14 o 22 cm.

Inserire il pluviale di scarico nei collari. I pluviali non necessitano di manicotti per la connessione. Lasciare almeno 5 mm di spazio fra i tubi.

A seconda delle necessità, montare le braghe con l’aiuto dei collari. Prevedere circa 5mm di spazio.

Installare una curva come scarico del pluviale. La distanza minima dal terreno deve essere 20 cm.
